Overview

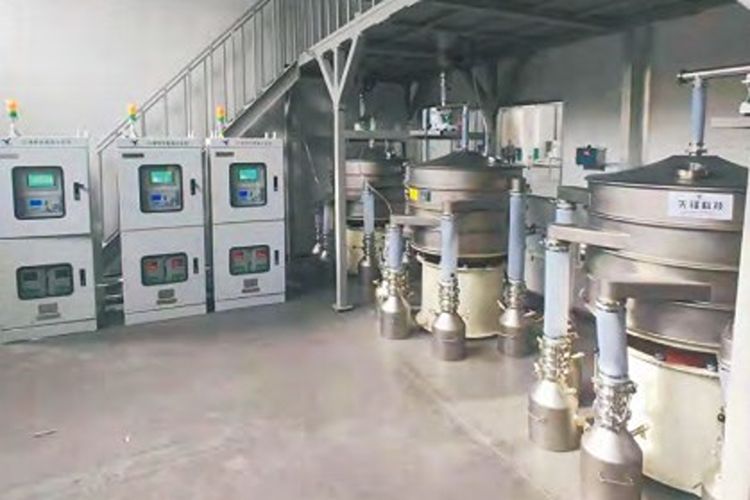

Данная производственная линия для просеивания сырья металлических порошков была изготовлена по индивидуальному заказу малого завода по переработке металлических порошков в земле Саксония, Германия, в 2020 году.Представляет собой комплексное решение для просеивания под защитой инертного газа без контакта с кислородом, созданное специально для дорогостоящих материалов: металлических и сплавных порошков. Линия отличается высокой точностью фракционирования и большим выходом готовой продукции.Оборудование может дополнительно комплектоваться ситами для рецикла металлических порошков с возможностью их повторного использования, что значительно повышает доход предприятия.Выбирайте XIANFENG — сделайте процесс просеивания простым.
Технологический процесс
Комплектующие производственной линии
Оборудование для загрузки сырья
- Бункер-накопитель: ручная загрузка с ручными дисковыми затворами или крупные загрузочные бункеры для погрузки краном. Располагается над входным патрубком ситовой машины для равномерной подачи сырья; форма, габариты и материал изготовления изготавливаются по индивидуальным требованиям заказчика.
Дозирующее оборудование
- Электромагнитный питатель: точная дозированная подача сырья с равномерным гранулометрическим составом, скорость подачи регулируется в произвольном диапазоне.
Ситовое оборудование
- Ультразвуковая вибросито: предназначено для тонкой классификации сверхтонких порошков с размером частиц от 200 меш и выше. По сравнению с обычными виброситами эффективно устраняет забивание сетки металлическими порошками из-за статического электричества и липкости частиц.
Оборудование для накопления сырья
- Герметичный бункер-накопитель: полностью герметичная конструкция, изготавливается по индивидуальным требованиям. Для эксплуатации с особыми металлическими порошками (железная пыль, титановая пыль, склонные к окислению и влагопоглощению) бункеры производятся из нержавеющей стали марки 316L с полной герметизацией, оснащаются разъемами для подачи инертного газа (азота). Данные узлы позволяют поддерживать содержание кислорода внутри бункера ниже 1%, влажность не более 30%, предотвращая окисление и комкование порошка (при хранении железной пыли в течение 30 дней степень окисления ≤2%), сохраняя оптимальные характеристики готовой продукции до отгрузки. Возможно изготовление однокорпусных многокамерных бункеров для одновременного хранения классифицированных порошков разных фракций. Внутри установлен ультразвуковой датчик уровня для непрерывного контроля объема материала в бункере; данные синхронизируются с системой управления ПЛК для регулировки подачи сырья и реализации режима «производство по потребности».
Вспомогательное оборудование
- Датчик уровня: непрерывный контроль количества материала в бункере для предотвращения переполнения или опустошения емкости.
- Система управления ПЛК (программируемый логический контроллер): задание технологических параметров (скорость транспортировки, объем разгрузки, интервалы работы пылеулавливающего оборудования и т.д.), автоматическое управление работой всего комплекса машин. Оснащается сенсорным дисплеем для отображения текущего состояния оборудования (сигналы аварий, данные уровня сырья), что упрощает мониторинг и корректировку режимов оператором.
Пояснения к терминологии
- PLC — ПЛК (программируемый логический контроллер, стандартное промышленное обозначение на русском);
- 316L нержавеющая сталь — унифицированное обозначение марки стали в российской промышленности;
- 200 меш — сохранена международная единица измерения крупности порошка, общепринятая в порошковой металлургии РФ;
- инертный газ (азот) — стандартная формулировка для защитной атмосферы при хранении активных металлических порошков.
Отраслевое применение
Производственная линия на основе бескислородного ультразвукового вибросита для металлических порошков — это не простая комбинация отдельных единиц оборудования, а комплексное сквозное решение по схеме «разгрузка – ситовая классификация – хранение – контроль и управление», разработанное с учётом ключевых особенностей металлических порошков: склонность к пылеобразованию, окислению, потребность в высокой точности разделения и чувствительность к загрязнениям.Часто обрабатываемые материалы: железная пыль, медная пыль, алюминиевая пыль, вольфрамовая пыль, титановая пыль, никелевая пыль, цинковая пыль, карбид вольфрама, кобальт, вольфрамокобальтовый карбид, алюминиево-никелевый оксид и др.
Системные особенности
Герметичная система транспортировки материала
От разгрузки сырья (конфигурация по индивидуальному заказу) → ситовой классификации (полностью герметичная камера ультразвукового вибросита) → хранения (полностью герметичный корпус бункера-накопителя из стали 316L) — на всём пути отсутствуют открытые участки. В комплексе с импульсной системой пылеудаления выброс пыли составляет ≤5 мг/м³, что обеспечивает «отсутствие пыли в цехе и защиту материала от окисления» (например, при хранении титановой пыли в течение 30 дней степень окисления ≤2%). Система транспортировки с низким остатком материала: вакуумный загрузчик выполнен по схеме «трубопровод без мёртвых зон + полная адсорбция при разрежении», остаток материала составляет ≤0,3% (у традиционных линий остаток ≥5%). В сочетании с функцией «автоматической очистки сетки + полировки внутренних стенок» вибросита исключается перекрёстное загрязнение порошков разных партий. Годовые потери дорогостоящих порошков (например, титановой пыли для 3D-печати) снижаются более чем на 200 000 юаней при производительности 100 тонн в год.
Непрерывная производственная система с динамическим балансом — повышение коэффициента использования мощности на 30%
В отличие от традиционных линий, где ситовая классификация часто прерывается из-за колебаний подачи сырья (прерывистая подача / перегрузка), а коэффициент использования мощности составляет всего 60–70%, в данной линии реализовано: синхронная работа буферного бункера (с обратной связью по уровню материала в реальном времени) и электромагнитного питателя — автоматически подбирается оптимальный объём подачи на вибросито, исключая «холостой ход при недостатке сырья» или «забивание сетки при избыточной подаче»; буферный бункер связывает этапы дозирования и ситовой классификации. В результате общий коэффициент использования линии повышается с 60–70% до более чем 85%, а суточная производительность одной линии стабильно увеличивается на 20–30%.
Индивидуальный контроль точности — соответствие требованиям к качеству высококачественных металлических порошков
Разные металлические порошки (например, порошки для 3D-печати — 150–300 меш, порошки для порошковой металлургии — 80–120 меш) предъявляют сильно различающиеся требования к гранулометрической точности и чистоте. Традиционные линии не способны одновременно обеспечить «многофракционность + высокую точность». Ультразвуковой вибросит с наложением высокочастотных колебаний: степень забивания сетки ≤5% (у традиционных вибросит — 30–50%), точность ситовой классификации ±1%, поддерживается классификация по всему диапазону крупности 200–500 меш. На этапе хранения: бункеры-накопители выполнены по конструкции «один корпус – несколько камер (2–4 камеры)», позволяющей одновременно хранить готовую продукцию разных фракций; в сочетании с дозированной выдачей с точностью ±0,1 кг удовлетворяются потребности заказов «малыми партиями, в широком ассортименте». Индивидуальный выбор материалов контактных частей: по требованию заказчика могут применяться нержавеющая сталь 316L (коррозионностойкая, подходит для нержавеющих и титановых порошков), титановые сплавы (реакционностойкие, подходят для активных металлических порошков) — исключается химическое взаимодействие металлических порошков с материалом оборудования (например, ускоренное окисление железной пыли при контакте с углеродистой сталью), гарантируется чистота готовой продукции.
Комплексная система снижения затрат на весь жизненный цикл — тройная оптимизация: персонал / эксплуатация / запасы
Для решения ключевых отраслевых проблем — высоких затрат на персонал, частого обслуживания оборудования и затоваривания сырьём, приводящих к высоким совокупным издержкам, — данная линия оснащается: Центральной системой управления на основе ПЛК, интегрирующей управление всеми этапами «разгрузка – ситовая классификация – хранение». Поддерживается一键овой запуск/остановка с сенсорного дисплея и дистанционный мониторинг; число обслуживающего персонала на одну линию сокращается с 3–5 до 1–2 человек, затраты на персонал снижаются на 60%. Конструкцией с низкими эксплуатационными расходами: применяются импортные основные узлы, максимально продлевающий интервал замены расходных материалов; годовые эксплуатационные затраты снижаются на 40%. Интеллектуальным управлением запасами: буферный бункер и бункеры-накопители оснащены датчиками уровня, синхронизирующими данные о запасах сырья / готовой продукции в реальном времени и автоматически инициирующими оповещения о необходимости пополнения / снижения интенсивности производства. Это помогает предприятиям оптимизировать циклы закупок и снизить объём оборотных средств, замороженных в запасах, более чем на 30%.
Безопасность и соответствие нормам во всех сценариях — покрытие рисков переработки специальных металлических порошков
Для специальных материалов — например, легковоспламеняющихся металлических порошков (алюминиевая, магниевая пыль), склонных к возгоранию и взрыву из-за статического электричества, а также активных порошков (титановая, циркониевая пыль), склонных к окислению, — традиционные линии не обеспечивают достаточной защиты. По индивидуальному заказу возможна комплектация взрывозащищёнными электродвигателями, антистатическими трубопроводами, штуцерами для подачи инертного газа и другими решениями, отвечающими стандартам безопасного производства.
Итог
Ключевая ценность данной производственной линии заключается в том, что она проектируется исходя из особенностей металлических порошков как основного принципа. За счёт согласованной работы оборудования формируется технологическая система «чистота, непрерывность, точность, безопасность». Линия не только решает локальные проблемы отдельных этапов (забивание сетки, пылеобразование, потери материала), но и обеспечивает комплексный эффект на всём пути: повышение эффективности, стабильность качества, снижение затрат и гарантированное соответствие нормативам. Решение адаптировано к жёстким требованиям высокотехнологичных областей применения металлических порошков — 3D-печати, порошковой металлургии, аэрокосмической отрасли и др.
Пояснения к терминологии
ПЛК — программируемый логический контроллер (стандартное российское промышленное обозначение PLC);
меш — сохранена международная единица измерения крупности порошка, общепринятая в порошковой металлургии РФ;
316L — унифицированное обозначение марки нержавеющей стали;
WC-Co / вольфрамокобальтовый карбид — в данном тексте не встречается, но терминология выдержана в едином промышленном стиле.
