Описание продукции

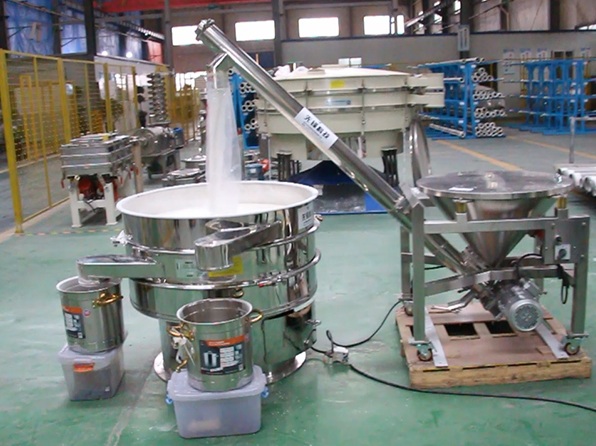

Шнековый конвейер, также известный как шнековый загрузчик, имеет трубчатую конструкцию. Транспортировка и подъём материалов осуществляются за счёт вращения винтовых лопастей внутри трубы под действием электродвигателя, которые перемещают сырьё по каналу транспортировки.
Оборудование применяется для герметичной транспортировки и загрузки порошко‑ и гранулированных материалов. Изготавливается из углеродистой либо нержавеющей стали. Высота, длина, угол наклона и диаметр трубы конвейера могут быть изготовлены по требованиям заказчика.
Конвейеры марки XIAN‑FENG комплектуются под различное технологическое оборудование, мы разрабатываем комплексные решения для промышленного производства под ваши задачи.

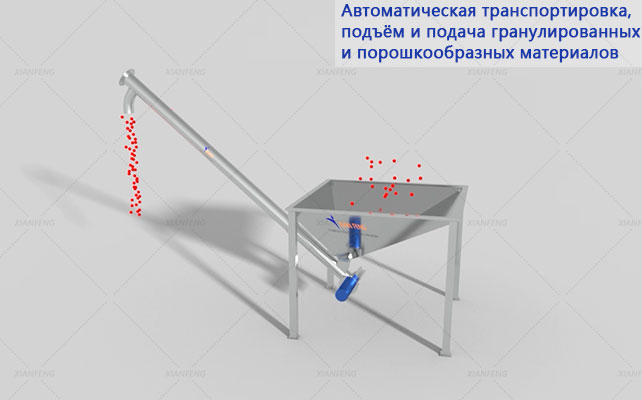

Принцип работы
Шнековый конвейер представляет собой непрерывное транспортное оборудование, перемещающее материал лопастями вращающегося шнекового вала, бывает осевого и бесосевого типа. Принцип работы следующий: электродвигатель приводит во вращение шнековый вал. После поступления материала через загрузочное отверстие он перемещается при горизонтальной транспортировке под действием собственного веса и сил трения, а подъём при вертикальной транспортировке осуществляется за счёт центробежной силы. Оборудование с валом подходит для сухих порошков и мелкозернистых материалов, бесосевой вариант предназначен для вязких и склонных к наматыванию материалов. Данный агрегат широко эксплуатируется в отраслях стройматериалов, переработки зерна, химической промышленности и экологии, он не подходит для сильно‑вязких и склонных к комкованию материалов.

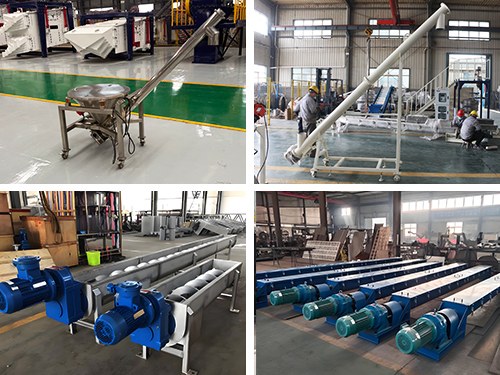

Детализация продукции

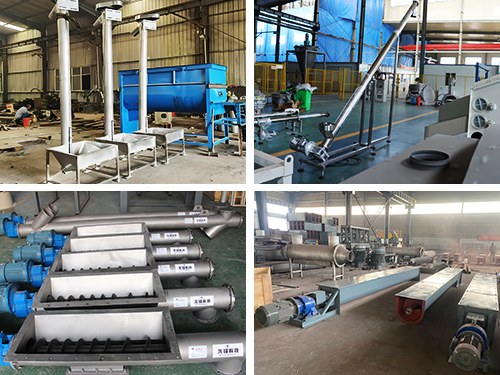

Тип оборудования
- Вертикальный шнековый питатель
- Наклонный шнековый питатель
- Горизонтальный шнековый питатель
Применяемые материалы
- Транспортировка гранулированно‑порошкообразного сырья
- Транспортировка порошкообразного сырья
- Изготовление согласно требованиям заказчика

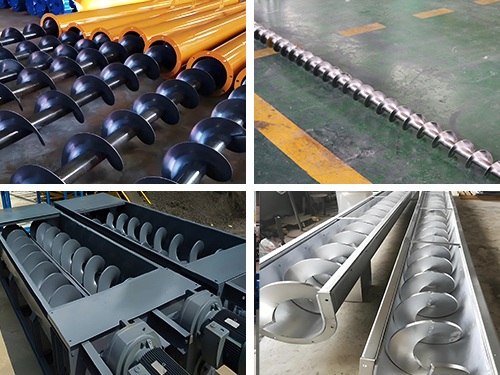

Винтовые лопасти
- Осевая винтовая лопасть
- Бесосевая винтовая лопасть
- Индивидуальное изготовление по длине
Материал оборудования

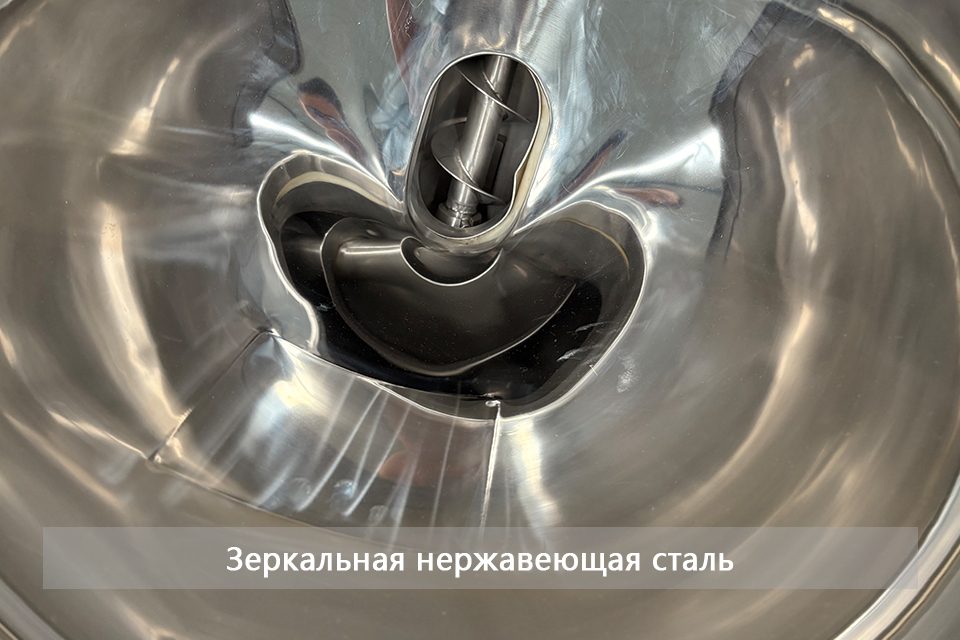

- Полное исполнение из нержавеющей стали
- Полное исполнение из углеродистой стали
- Пескоструйная обработка нержавеющей стали
Сферы применения
Отрасль переработки зерна и сельскохозяйственной продукции: мука, крахмал, пшеница, зерновые гранулы, арахис, бобовые культуры, семена, отруби и прочее
Пищевая промышленность: сахар‑песок, поваренная соль, глутамат натрия, сухое молоко, какао‑порошок, кофейный порошок, чайная крошка, дроблёные орехи, гранулы корма для домашних животных и прочее
Строительная отрасль и производство стройматериалов: цемент, известковый порошок, гипсовый порошок, тальковая мука, зола‑унос, песчано‑гравийная смесь, доменный шлак, перлит и прочее
Химическая промышленность и сектор новых материалов: порошок ПВХ, безводный сульфат натрия, пластиковые гранулы, карбонат натрия, техническая сажа, гранулы мочевины, серный порошок и прочее
Производство комбикормов: порошок соевого шрота, рыбная мука, костная мука, мясная мука, кормовые гранулы, гранулы люцерны, витаминные премиксы и прочее
Экология и переработка отходов: обезвоженный ил, ил красильного производства, химический ил, древесные гранулы, печной шлак, измельчённые пластиковые отходы и прочее
Фармацевтическая промышленность: порошки лекарственных растений, порошок антибиотика, витаминный порошок, крахмал, лактоза, микрокристаллическая целлюлоза, лекарственные пилюли, гранулы фармацевтических красителей и прочее

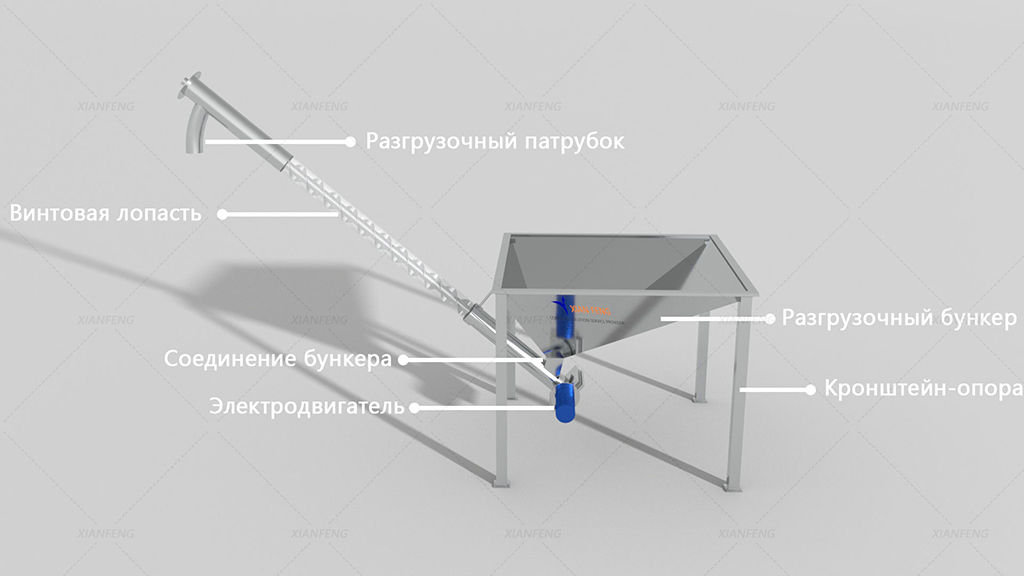

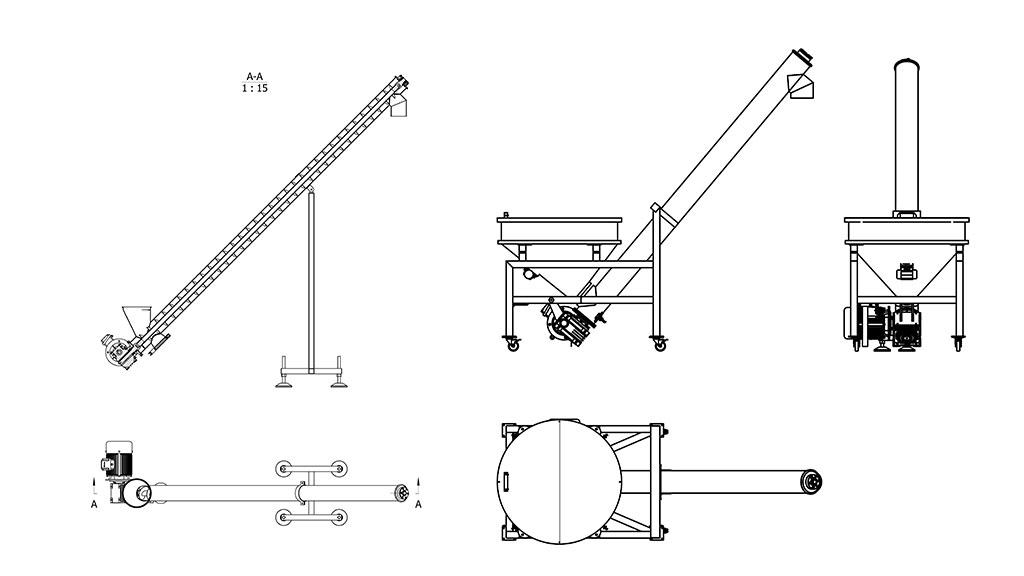

Структурная схема оборудования
Таблица параметров
| Модель | Размер материала (мм) | Скорость ковша (м/с) | Объем ковша (л) | Производительность (м³/ч) |
| TD-630 | 50-195 | 0.5 | 2.5-501.8 | 15-800 |
| TD-500 | 50-195 | 2.5-501.8 | 15-800 | |
| TD-400 | 50-195 | 2.5-501.8 | 15-800 | |
| TD-315 | 50-195 | 2.5-501.8 | 15-800 | |
| TD-250 | 50-195 | 2.5-501.8 | 15-800 | |
| TD-160 | 50-195 | 2.5-501.8 | 15-800 | |
| Возможна кастомизация дополнительных моделей. | ||||
Оборудование XIAN FENG изготавливается по индивидуальным требованиям! Полностью подходит под реальные условия эксплуатации заказчика.
Приглашаем клиентов из России и пяти стран Центральной Азии посетить наше предприятие. Также мы предлагаем бесплатное тестирование материалов: вы можете отправить образцы сырья нам на завод.
Почему выбирают нас – лидер отрасли Китая
23 года специализируемся на научно-исследовательских разработках и производстве оборудования для просеивания и транспортировки [Проверенная экспертиза, предоставляем комплексные индивидуальные решения под ключ]
Производственная площадь 40 000 м² | Прямой производитель [Отсутствие посредников – выгодные цены]
50 технических патентов, сертификаты CE и ISO [Отработанные технологии, стабильное качество]
20 лет опыта экспорта по всему миру, продукция поставляется в более чем 70 стран [Профессиональная комплексная поддержка на всех этапах сотрудничества]
Гарантия качества
сохраним качество вашей продукции и вашу репутацию.
Повышение производительности
наши профессиональные решения разработаны для максимального увеличения эффективности производства.
Увеличение прибыли
сокращение простоев, потерь сырья и расходов на техническое обслуживание.
Технологическая линия
ЧЗВ

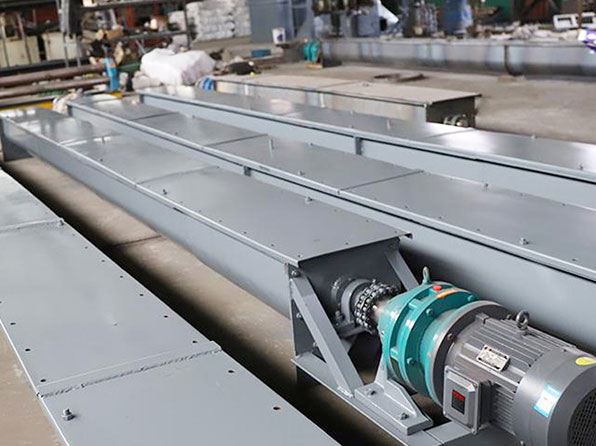

Горизонтальный шнековый конвейер
Конструкция: корпус чаще всего U‑образный либо трубчатый, шнековый вал расположен горизонтально, трасса транспортировки представляет собой прямую горизонтальную линию. По требованию заказчика возможна комплектация двухвальным шнеком для достижения требуемой производительности.
Особенности: небольшая длина транспортировки (обычно ≤30 м), малое сопротивление перемещению, низкое энергопотребление, простое техническое обслуживание.
Сферы применения: короткая горизонтальная транспортировка порошкообразных (мука, цемент) и гранулированных (зерно, пластиковые гранулы) материалов. Широко используется для поперечного перемещения сырья в цехах пищевой, химической и стройматериальной промышленности.

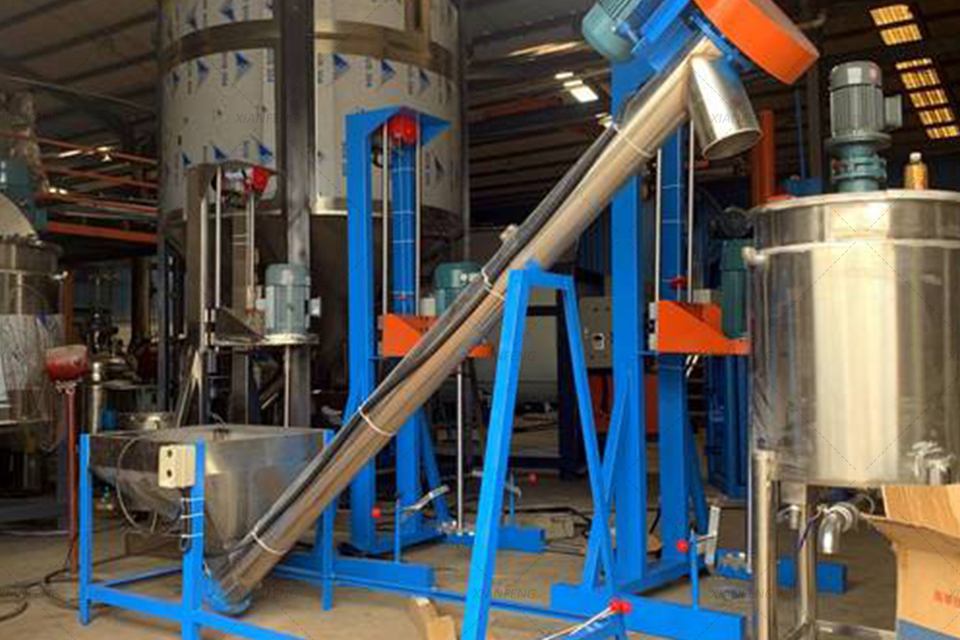

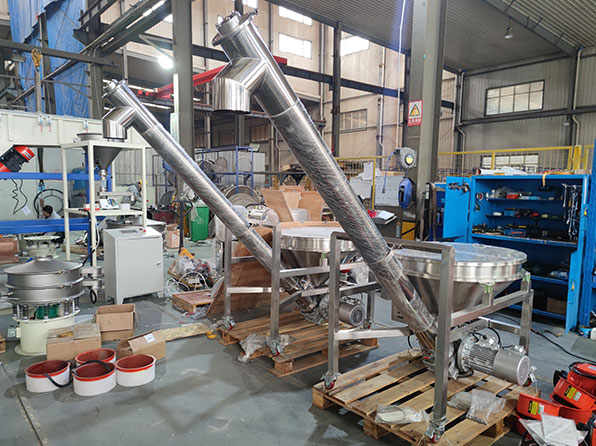

Наклонный шнековый конвейер
Конструкция: шнековый вал установлен под углом к горизонту (обычно угол наклона ≤45°, при большем угле сырьё скатывается вниз и производительность резко падает), корпус преимущественно герметичный.
Особенности: сочетает достоинства горизонтальной и вертикальной транспортировки, способен обходить небольшие препятствия (оборудование, проходы).
Сферы применения: работы с наклонным подъёмом или спуском материала, например подача зерна с пола в бункер зерносклада, передача сырья между установками разной высоты на химической производственной линии.
Вертикальный шнековый конвейер
Конструкция: шнековый вал расположен вертикально, корпус цилиндрический герметичный, в нижней части находится загрузочное отверстие, в верхней‑разгрузочное. Отдельные модификации оснащаются устройством против стока материала.
Особенности: занимает мало площади, максимальная высота вертикальной подачи ограничена (обычно ≤8 м), сырьё должно обладать хорошей текучестью, чтобы исключить комкование и прилипание к стенкам корпуса.
Сферы применения: вертикальный подъём в условиях ограниченного пространства, к примеру перекачка корма из нижнего бункера в верхний смеситель на комбикормовом заводе, вертикальная транспортировка сырья в фармацевтическом цехе.
Подбор агрегата выполняется исходя из трёх ключевых факторов: свойств транспортируемого сырья, рабочих параметров транспортировки и условий эксплуатации, при этом обращают внимание на три положения:
Совместимость с материалом: для порошков и мелких гранул (мука, цемент) подходит стандартный шнек с валом; для склонных к наматыванию, вязких и кусковых материалов (влажная грязь, измельчённые ветви) выбирают бесосевой шнек во избежание заклинивания вала; при транспортировке твёрдых материалов (дроблёный камень, руда) устанавливают износостойкие лопасти из марганцевой стали.
Рабочие параметры транспортировки: для горизонтальной подачи предпочитают шнек с стандартным шагом лопасти; при наклонной транспортировке (оптимальный угол ≤20°, при превышении 20‑градусного порога сырьё скатывается вниз) увеличивают шаг винтовой лопасти или монтируют противоскользящую подкладку; для вертикальной подачи используют шнек с увеличенным шагом либо ленточный шнек и привод с высоким крутящим моментом.
Условия эксплуатации: для пищевой и фармацевтической отрасли берут корпус из нержавеющей стали марки 304 и смазку пищевого назначения; при повышенной запылённости (подача угольной пыли) используют герметичный трубчатый шнек для предотвращения распространения пыли; при работе с горячим сырьём после сушки устанавливают термостойкие подшипники и лопасти из жаропрочной стали.
